串口屏如何显示波形?

淘晶驰的串口屏为例讲解一下如何显示波形:


打开上位机软件《USART HMI》,添加曲线波形控件

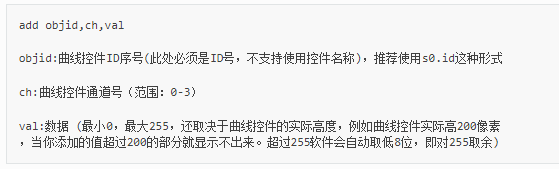

add-往曲线控件添加数据;(往当前页面的曲线控件添加数据,不支持跨页面添加曲线控件数据)

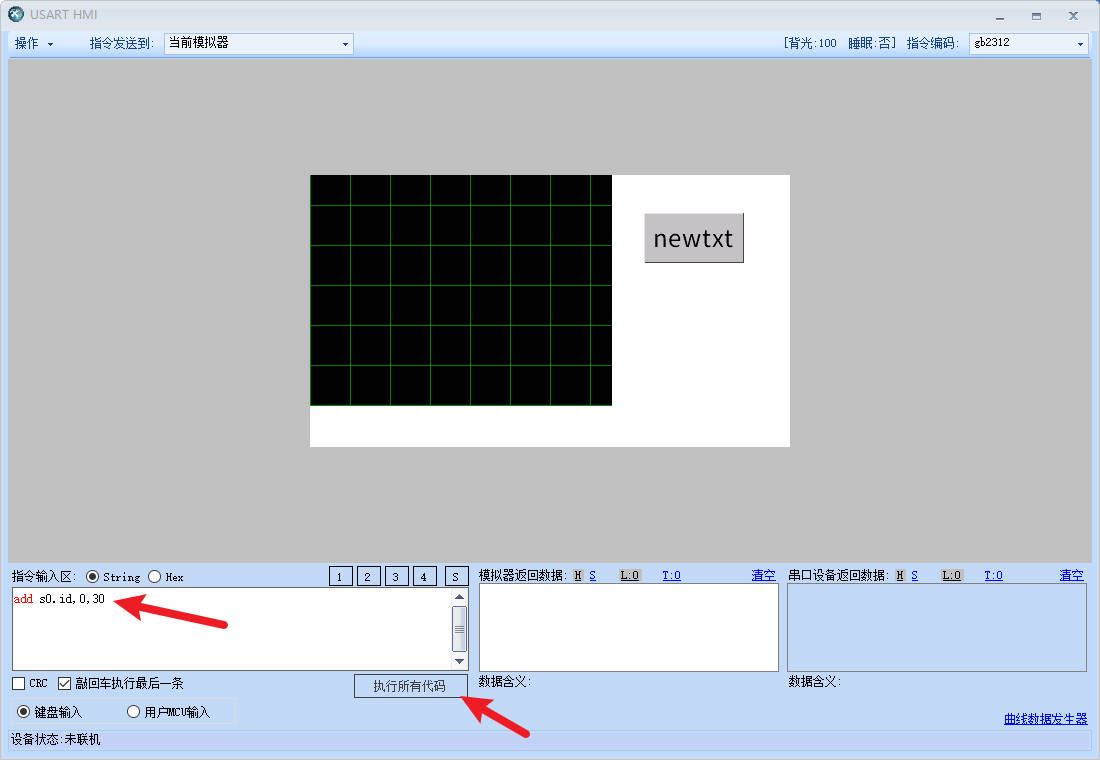

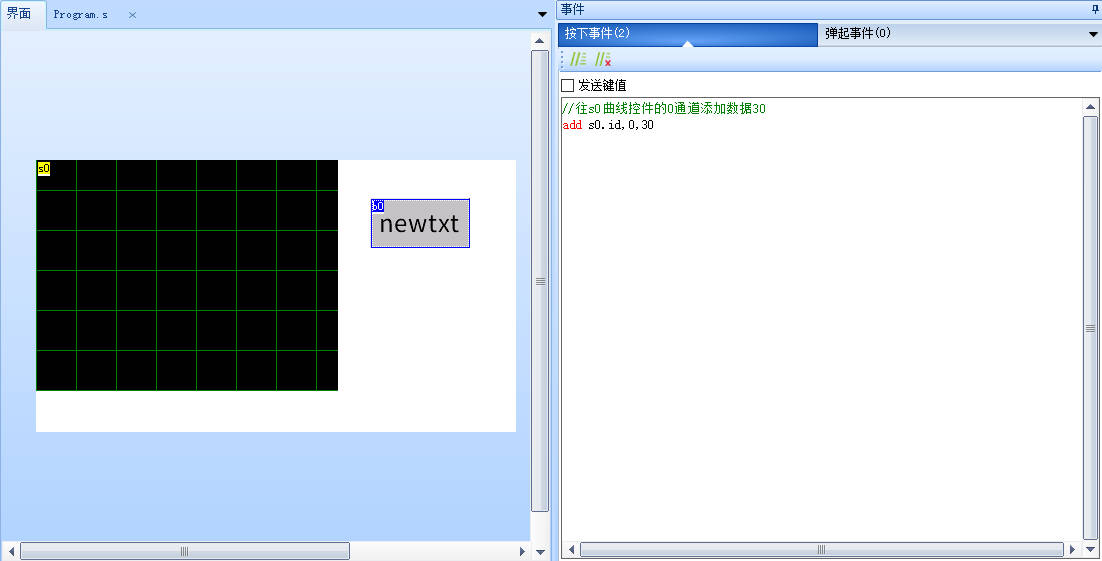

     示例:



    使用s0.id的好处:避免因为置顶/置底或者删除控件导致id改变从而出错

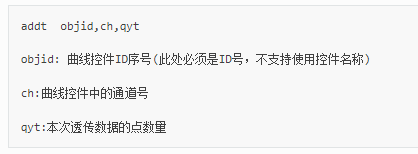

addt-曲线数据透传指令(往当前页面的曲线控件透传数据,不支持跨页面透传曲线控件数据)

    示例:








在调试窗口中使用addt指令

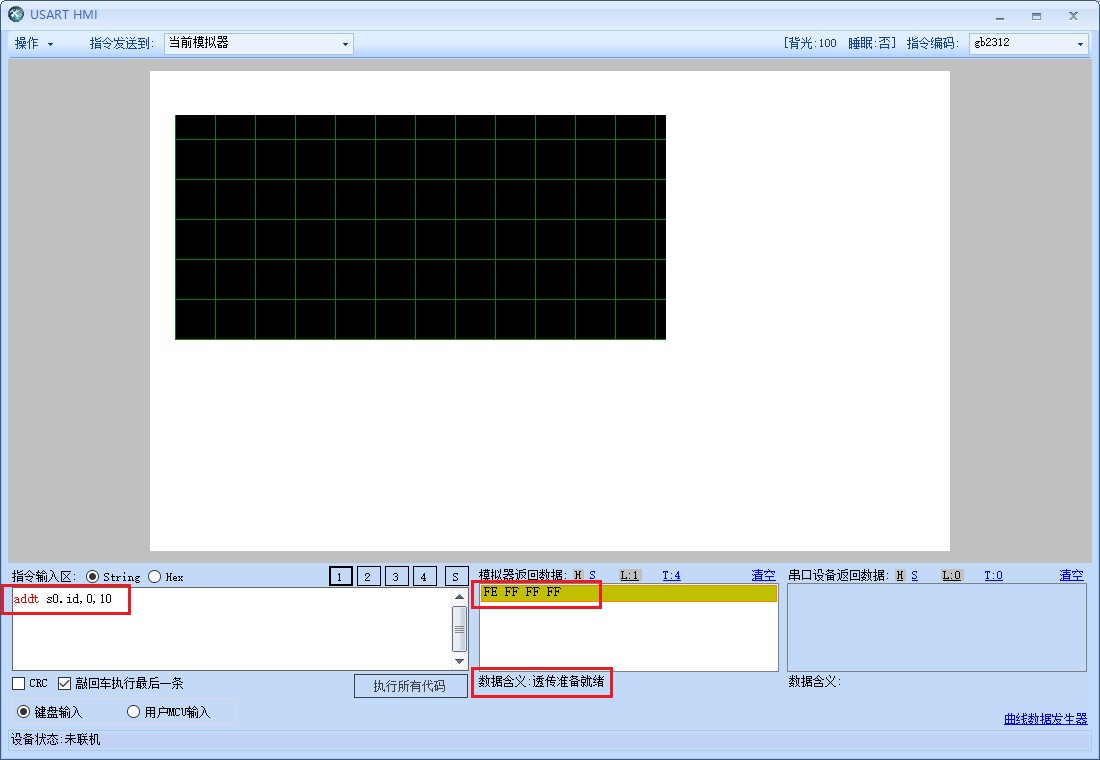

  1. 使用addt向s0的通道0透传10个点addt_1.jpg

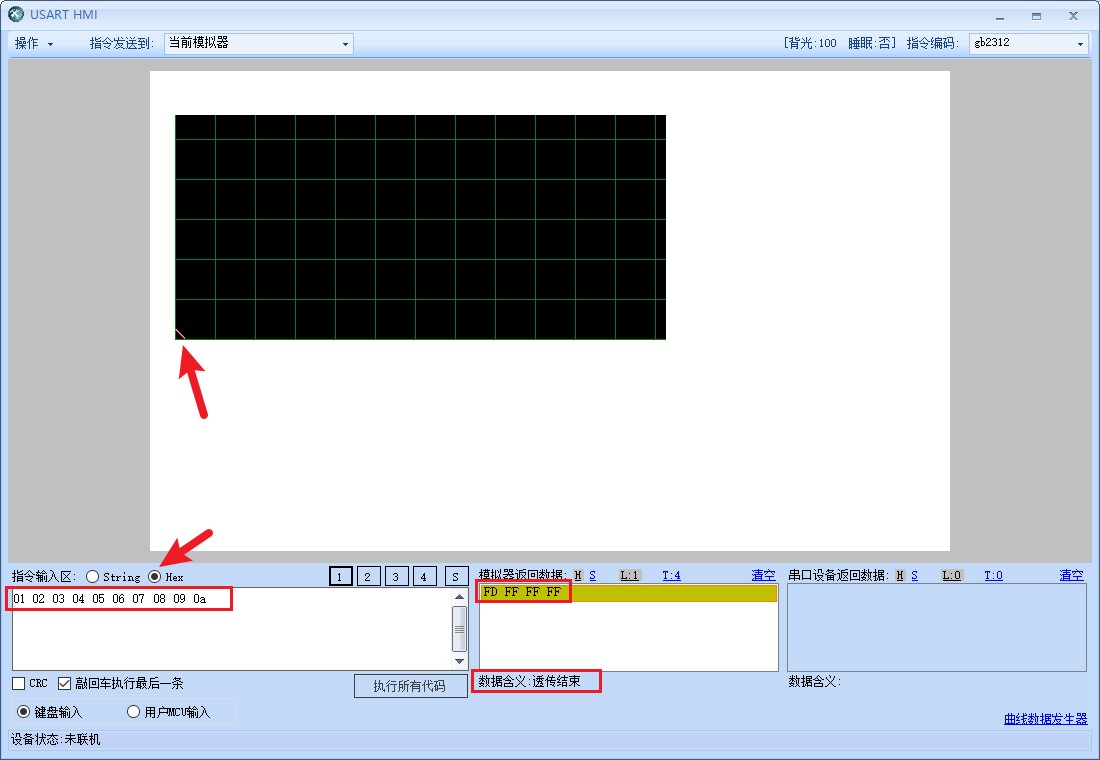

  2. 切换到hex模式发送数据
